개요

이전 글에서는 HashiCorp Vault를 설치하여 안전한 시크릿 관리 시스템을 구축했다. 이번 글에서는 내부 개발 플랫폼(IDP)을 만들기 전에 먼저 필요한 기반 구성 요소로 Harbor 컨테이너 레지스트리, Argo Events, Argo Workflows를 설치하고 기본 구성을 정리한다.

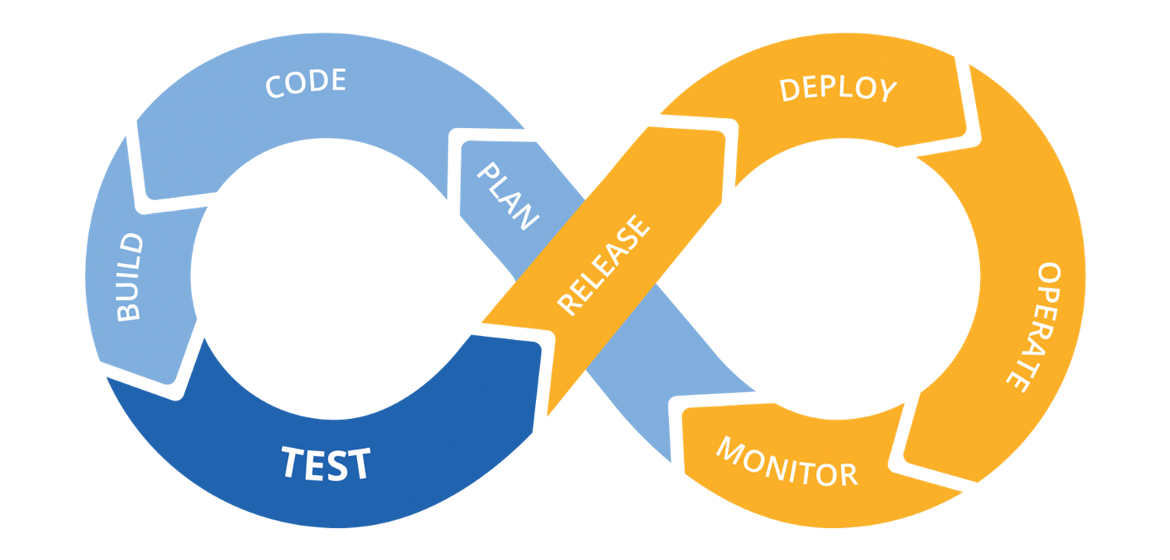

IDP 기반 구성

IDP 기반 구성 요소

내가 구상한 IDP에서는 먼저 다음과 같은 기반 구성 요소가 필요했다:

컨테이너 레지스트리: 빌드된 컨테이너 이미지를 저장하고 배포하는 중앙 저장소로, Docker Hub와 같은 퍼블릭 레지스트리에 의존하지 않고 자체적으로 이미지를 관리할 수 있게 한다.
이벤트 처리 시스템: Git 저장소의 코드 변경, 웹훅 수신 등 다양한 이벤트를 감지하고 이에 반응하여 후속 작업을 트리거하는 역할을 담당한다.
워크플로우 엔진: 코드 빌드, 테스트 실행, 컨테이너 이미지 생성 등 실제 CI/CD 작업을 정의하고 실행하는 엔진이다.
GitOps 배포 시스템: Git 저장소에 정의된 원하는 상태를 클러스터에 자동으로 동기화하는 시스템으로, 이전 시리즈에서 설치한 ArgoCD가 이 역할을 담당한다.

이번 글에서는 컨테이너 레지스트리, 이벤트 처리 시스템, 워크플로우 엔진을 각각 Harbor, Argo Events, Argo Workflows로 구성한다. 다음 글에서는 이 기반 위에 ArgoCD와 템플릿 구조를 더해 실제 IDP 형태로 정리한다.

Harbor 설치

Harbor란?
Harbor는 CNCF(Cloud Native Computing Foundation)의 졸업 프로젝트로, VMware에서 시작하여 2018년 CNCF에 기증된 오픈소스 컨테이너 레지스트리이다. Docker Hub와 같은 기본적인 이미지 저장 기능 외에도 RBAC(역할 기반 접근 제어), 취약점 스캐닝, 이미지 서명, 복제 정책 등 엔터프라이즈급 기능을 제공하며, 프라이빗 환경에서 컨테이너 이미지를 안전하게 관리하기 위한 완전한 솔루션을 제공한다.

Harbor를 선택한 이유는 퍼블릭 레지스트리에 의존하지 않고 내부 개발 플랫폼의 이미지 저장소를 직접 운영하고 싶었기 때문이다. Harbor가 제공하는 취약점 스캐닝과 접근 제어 기능도 홈랩 환경에서 보안을 챙기기에 괜찮았다.

Harbor Helm 차트 구성

Harbor도 이전 글들과 마찬가지로 GitOps 방식으로 배포했다. 먼저 Git 저장소에 Harbor용 디렉토리와 파일을 추가했다:

mkdir -p k8s-resource/apps/harbor/templates
cd k8s-resource/apps/harbor

Chart.yaml은 아래처럼 두었다:

apiVersion: v2
name: harbor
description: harbor chart for Kubernetes
type: application
version: 1.0.0
appVersion: "2.12.0"
dependencies:
    - name: harbor
      version: "1.16.0"
      repository: "https://helm.goharbor.io"

values.yaml에는 Harbor 설정을 아래처럼 넣었다:

harbor:
    expose:
        type: ClusterIP
        tls:
            enabled: false

    externalURL: "https://harbor.injunweb.com:443"

    harborAdminPassword: "<path:argocd/data/harbor#harborAdminPassword>"

    registry:
        relativeurls: true
        upload_purging:
            age: 12h
            interval: 12h

    persistence:
        persistentVolumeClaim:
            registry:
                size: 15Gi

이 설정의 핵심 사항은 다음과 같다:

expose.type: ClusterIP: Harbor 서비스를 클러스터 내부에서만 접근 가능하게 설정하고 외부 접근은 Traefik IngressRoute를 통해 제공한다.
harborAdminPassword: Vault 경로 참조를 사용하여 ArgoCD Vault Plugin이 배포 시 실제 비밀번호로 대체한다.
persistence: 레지스트리에 15GB의 영구 스토리지를 할당하여 컨테이너 이미지를 저장한다.
upload_purging: 12시간마다 오래된 업로드 파일을 정리하여 스토리지를 효율적으로 관리한다.

Traefik IngressRoute 구성

Harbor UI와 API 접근은 templates/ingressroute.yaml에 아래처럼 정리했다:

apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
    name: harbor
    namespace: harbor
spec:
    entryPoints:
        - intweb
        - intwebsec
    routes:
        - match: Host(`harbor.injunweb.com`) && PathPrefix(`/`)
          kind: Rule
          services:
              - name: harbor-portal
                namespace: harbor
                port: 80
          middlewares:
              - name: harbor-buffer
                namespace: harbor
        - match: Host(`harbor.injunweb.com`) && (PathPrefix(`/api/`) || PathPrefix(`/service/`) || PathPrefix(`/v2/`) || PathPrefix(`/chartrepo/`) || PathPrefix(`/c/`))
          kind: Rule
          services:
              - name: harbor-core
                namespace: harbor
                port: 80
          middlewares:
              - name: harbor-buffer
                namespace: harbor

이 IngressRoute는 두 가지 라우팅 규칙을 정의하는데, 기본 경로는 Harbor 웹 포털로 라우팅하고 API 관련 경로(/api/, /service/, /v2/, /chartrepo/, /c/)는 Harbor 코어 서비스로 라우팅한다. intweb과 intwebsec 엔트리 포인트를 사용하여 내부 네트워크에서만 접근 가능하게 설정한다.

대용량 이미지 업로드를 위해서는 templates/middleware.yaml에 버퍼링 미들웨어도 추가했다:

apiVersion: traefik.io/v1alpha1
kind: Middleware
metadata:
    name: harbor-buffer
    namespace: harbor
spec:
    buffering:
        maxRequestBodyBytes: 1000000000
        memRequestBodyBytes: 1000000000
        retryExpression: ""

이 미들웨어는 요청 본문 크기 제한을 약 1GB로 설정하여 대용량 컨테이너 이미지도 업로드할 수 있게 한다.

Harbor 배포

설정을 만든 뒤에는 그대로 커밋하고 푸시했다:

git add .
git commit -m "Add Harbor configuration"
git push

이후 ArgoCD가 변경을 감지해 Harbor를 배포했고, 나는 아래 명령으로 상태를 확인했다:

kubectl get pods -n harbor

모든 Pod가 Running 상태가 되면 Harbor가 성공적으로 배포된 것이다.

Harbor 접속 및 테스트

내 로컬 머신의 hosts 파일에는 아래 항목을 추가했다:

192.168.0.200 harbor.injunweb.com

웹 브라우저에서 https://harbor.injunweb.com에 접속해 admin 계정과 Vault에 저장된 비밀번호로 로그인했다. 로그인한 뒤 새 프로젝트를 만들고 Docker CLI에서 이미지 푸시도 테스트했다:

docker login harbor.injunweb.com -u admin -p <비밀번호>
docker pull nginx:alpine
docker tag nginx:alpine harbor.injunweb.com/injunweb/nginx:alpine
docker push harbor.injunweb.com/injunweb/nginx:alpine

이미지가 성공적으로 푸시되면 Harbor UI에서 해당 이미지를 확인할 수 있다.

Argo Events 설치

Argo Events란?
Argo Events는 쿠버네티스 네이티브 이벤트 기반 자동화 프레임워크로, Argoproj 생태계의 일부이며 CNCF에 기증되어 활발하게 개발되고 있다. GitHub 웹훅, AWS SQS, Kafka, NATS 등 20개 이상의 이벤트 소스를 지원하며, 이벤트를 감지하면 Argo Workflows, 쿠버네티스 오브젝트 생성, AWS Lambda 등 다양한 타겟을 트리거할 수 있다.

Argo Events의 아키텍처는 세 가지 핵심 컴포넌트로 구성된다:

EventBus: 이벤트 소스와 센서 간의 메시지 전달을 담당하는 전송 계층으로, NATS 또는 JetStream을 백엔드로 사용한다.
EventSource: 외부 시스템(GitHub, AWS SNS, 웹훅 등)에서 이벤트를 수신하고 EventBus로 전달하는 역할을 한다.
Sensor: EventBus에서 이벤트를 구독하고, 필터 조건에 맞는 이벤트가 발생하면 지정된 트리거(Argo Workflow 실행, HTTP 요청 등)를 수행한다.

Argo Events Helm 차트 구성

Argo Events도 같은 저장소에 추가했다. 먼저 디렉토리와 파일을 만들었다:

mkdir -p k8s-resource/apps/argo-events/templates
cd k8s-resource/apps/argo-events

Chart.yaml은 아래처럼 작성했다:

apiVersion: v2
name: argo-events
description: argo-events chart for Kubernetes
type: application
version: 1.0.0
appVersion: "v1.9.3"
dependencies:
    - name: argo-events
      version: "2.4.9"
      repository: "https://argoproj.github.io/argo-helm"

values.yaml은 기본 설정을 그대로 사용할 예정이라 비워 두었다:

# 기본 설정 사용

Argo Events 배포

설정을 만든 뒤에는 커밋하고 푸시했다:

git add .
git commit -m "Add Argo Events configuration"
git push

배포 상태는 아래 명령으로 확인했다:

kubectl get pods -n argo-events

Argo Workflows 설치

Argo Workflows란?
Argo Workflows는 쿠버네티스 네이티브 워크플로우 엔진으로, 2017년 Applatix(현재 Intuit)에서 개발되어 현재 CNCF 졸업 프로젝트로 유지보수되고 있다. 복잡한 컨테이너 기반 작업을 DAG(Directed Acyclic Graph) 또는 단계별 방식으로 정의하고 실행할 수 있으며, CI/CD 파이프라인, 데이터 처리, 머신러닝 파이프라인 등 다양한 워크로드에 활용된다.

Argo Workflows의 주요 기능은 다음과 같다:

DAG 및 단계별 워크플로우: 작업 간의 의존성을 정의하여 순차적 또는 병렬로 실행할 수 있다.
아티팩트 관리: 워크플로우 단계 간에 파일이나 데이터를 전달하고 S3, GCS, MinIO 등에 저장할 수 있다.
재시도 및 타임아웃: 실패한 단계에 대한 자동 재시도와 타임아웃 설정을 지원한다.
워크플로우 템플릿: 재사용 가능한 워크플로우 정의를 템플릿으로 관리하여 코드 중복을 줄인다.

Argo Workflows Helm 차트 구성

Argo Workflows도 같은 방식으로 저장소에 추가했다:

mkdir -p k8s-resource/apps/argo-workflows/templates
cd k8s-resource/apps/argo-workflows

Chart.yaml은 아래처럼 작성했다:

apiVersion: v2
name: argo-workflows
description: argo-workflows chart for Kubernetes
type: application
version: 1.0.0
appVersion: "v3.6.2"
dependencies:
    - name: argo-workflows
      version: "0.45.2"
      repository: "https://argoproj.github.io/argo-helm"

values.yaml은 아래처럼 작성했다:

argo-workflows:
    server:
        authMode: "server"

authMode: server는 Argo Workflows 서버 자체의 인증을 사용하는 설정으로, 홈랩 환경에서 간단하게 접근할 수 있게 한다.

Argo Workflows UI에 접근하기 위한 IngressRoute는 templates/ingressroute.yaml에 아래처럼 작성했다:

apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
    name: argo-workflows-server
    namespace: argo-workflows
spec:
    entryPoints:
        - intweb
        - intwebsec
    routes:
        - kind: Rule
          match: Host(`argo-workflows.injunweb.com`)
          services:
              - name: argo-workflows-server
                port: 2746

Argo Workflows 배포

변경 사항을 커밋하고 푸시했다:

git add .
git commit -m "Add Argo Workflows configuration"
git push

배포 상태는 아래 명령으로 확인했다:

kubectl get pods -n argo-workflows

내 로컬 머신에서는 hosts에 아래 항목을 넣고 https://argo-workflows.injunweb.com으로 접속해 UI를 확인했다:

192.168.0.200 argo-workflows.injunweb.com

EventBus 및 EventSource 설정

Argo Events를 실제로 쓰려면 EventBus와 EventSource를 먼저 세워야 했다.

EventBus 생성

EventBus는 이벤트 소스와 센서 간의 통신을 담당하는 메시징 백본이다. NATS 기반의 EventBus를 생성한다:

apiVersion: argoproj.io/v1alpha1
kind: EventBus
metadata:
    name: default
    namespace: argo-events
spec:
    nats:
        native:
            replicas: 3
            auth: none

이 EventBus는 3개의 NATS 복제본을 생성하여 고가용성을 보장하며, default라는 이름으로 생성되어 EventSource와 Sensor가 명시적으로 EventBus를 지정하지 않아도 자동으로 이 EventBus를 사용한다.

GitHub EventSource 생성

GitHub 저장소의 웹훅 이벤트를 수신하기 위한 EventSource를 생성한다:

apiVersion: argoproj.io/v1alpha1
kind: EventSource
metadata:
    name: github
    namespace: argo-events
spec:
    service:
        ports:
            - port: 12000
              targetPort: 12000
    github:
        example:
            repositories:
                - owner: injunweb
                  names:
                      - example-repo
            webhook:
                endpoint: /webhook
                port: "12000"
                method: POST
            events:
                - push
            apiToken:
                name: github-access
                key: token
            insecure: true
            active: true
            contentType: json

이 EventSource의 구성 요소는 다음과 같다:

service.ports: EventSource가 웹훅을 수신할 포트를 12000으로 설정한다.
repositories: 웹훅을 수신할 GitHub 저장소를 지정한다.
webhook.endpoint: 웹훅 수신 경로를 /webhook으로 설정한다.
events: push 이벤트를 감지하도록 설정한다.
apiToken: GitHub API 토큰을 github-access 시크릿에서 가져온다.

EventBus와 EventSource 상태를 확인한다:

kubectl get eventbus -n argo-events
kubectl get eventsource -n argo-events

구성 요소 통합 테스트

설치 후에는 각 구성 요소가 최소한 정상 동작하는지만 먼저 확인했다.

Harbor 이미지 푸시 테스트

docker pull nginx:alpine
docker tag nginx:alpine harbor.injunweb.com/injunweb/nginx:test
docker push harbor.injunweb.com/injunweb/nginx:test

Harbor UI에서 푸시된 이미지를 확인할 수 있다.

Argo Workflows 워크플로우 테스트

간단한 워크플로우를 생성하여 Argo Workflows가 정상적으로 동작하는지 확인한다:

apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
    generateName: hello-world-
    namespace: argo-workflows
spec:
    entrypoint: whalesay
    templates:
        - name: whalesay
          container:
              image: docker/whalesay:latest
              command: [cowsay]
              args: ["Hello World!"]

이 워크플로우를 클러스터에 적용한다:

kubectl apply -f hello-world.yaml

Argo Workflows UI에서 워크플로우 실행 결과를 확인할 수 있다.

다음 단계

이번 글에서 구성한 세 가지 요소(Harbor, Argo Events, Argo Workflows)만으로도 IDP의 기반은 갖춰졌지만, 개발자가 바로 활용할 수 있는 형태로 만들려면 다음 작업이 더 필요했다:

Sensor 구성: EventSource에서 수신한 이벤트를 필터링하고 Argo Workflows를 트리거하는 Sensor를 생성해야 한다.
워크플로우 템플릿: 애플리케이션 빌드, 컨테이너 이미지 생성, Harbor 푸시 등의 작업을 수행하는 재사용 가능한 워크플로우 템플릿을 작성해야 한다.
ArgoCD 연동: 워크플로우가 완료된 후 ArgoCD를 통해 새 이미지를 클러스터에 배포하는 과정을 자동화해야 한다.

마치며

이번 글에서는 홈랩 쿠버네티스 클러스터에서 IDP의 기반이 되는 Harbor 컨테이너 레지스트리, Argo Events 이벤트 처리 시스템, Argo Workflows 워크플로우 엔진을 설치하고 기본 구성을 정리했다.

다음 글에서는 이 구성 요소들을 Sensor와 워크플로우 템플릿으로 연결하고 ArgoCD와 통합해 실제 IDP 형태로 정리한다.
